Hvilke forholdsregler skal tages, når du installerer korrugerede metalpakninger?

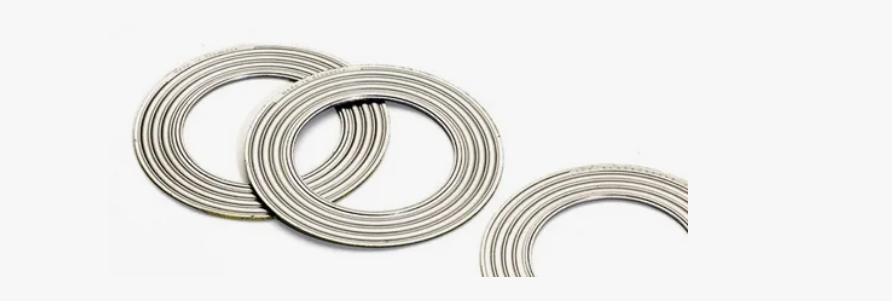

Bølgede metalpakninger , som et højtydende tætningsmateriale, er meget udbredt i industrier som petrokemi, energi, kraft og maskinfremstilling. Under høje temperaturer, høje tryk, stærkt korrosive eller cyklisk skiftende trykforhold er korrugerede metalpakninger, med deres fremragende elastiske genvinding og kompressionsmodstand, blevet et ideelt valg til tætning af flanger i mange udstyr. Men uanset hvor god pakningens ydeevne er, kan forkert installation forårsage lækager, knusning eller endda sikkerhedsulykker. Derfor er korrekt installation afgørende.

Det følgende beskriver den korrekte brug af korrugerede metalpakninger fra tre aspekter: forberedelse før installation, samlingspunkter og almindelige fejl.

1. Forberedelse før installation
Inden montering af korrugerede metalpakninger kræves en række kontroller og bekræftelser for at sikre, at pakningen er i et passende driftsmiljø.

(1) Kontroller, om flangeoverfladen er flad og ren
Flangetætningsoverfladen skal være fri for ridser, grater, rust eller resterende pakningsfragmenter.
Rengør med en stålbørste eller opløsningsmiddel.
Overfladeruheden skal opfylde pakningskravene; ellers vil det påvirke tætningsydelsen.
Specielt for metalpakninger er kvalitetskravene til tætningsfladen endnu højere; eventuelle defekter kan føre til lækage.

(2) Bekræft pakningsspecifikationer og model
Før installation skal du kontrollere:
Om pakningsmaterialet er egnet til arbejdsforholdene (f.eks. rustfrit stål, grafitbelægning osv.)
Om dimensionerne passer til flangen
Om tykkelsen er passende
Om temperatur- og trykklassificeringerne opfylder kravene
Undgå at bruge "tætte nok" pakninger for at undgå at påvirke tætningseffekten.

(3) Tjek om den korrugerede struktur er intakt
Korrugeringerne er kernestrukturen for pakningens elastiske genvinding og tætningsevne. Før installationen skal det bekræftes, at:
Bølgerne er ikke i stykker
Der er ingen tydelig deformation
Grafitten, PTFE og andre belægningslag er solidt på plads og er ikke faldet af.
Hvis der konstateres skader, skal den omgående udskiftes.

2. Nøglepunkter for installation af korrugerede metalpakninger
Korrekte installationsprocedurer kan effektivt forbedre tætningsydelsen og levetiden.
(1) Korrekt centrering
Pakningen skal være præcist centreret på flangen og kan ikke forskydes. Excentricitet vil føre til ujævn stress, hvilket forårsager:
Overtryk i nogle områder fører til pakningsskader
Utilstrækkeligt tryk i nogle områder fører til lækage
Hvis flangen er stor, anbefales det at bruge et midlertidigt positioneringsværktøj til at hjælpe med installationen.

(2) Jævn og symmetrisk tilspænding af bolte
Stramning er et afgørende skridt i installationen af korrugerede metalpakninger og skal følge princippet om "symmetrisegmentering":
Stramningstrinnene er normalt som følger:
Først forspændes med 30 % moment
For det andet skal du spænde jævnt med 60 % moment
For det tredje, nå 100% drejningsmoment
Til sidst kontrolleres igen diagonalt
Denne metode sikrer ensartet belastning af pakningen og undgår overdreven kompression på den ene side eller utilstrækkelig tætning på den anden.

(3) Kontroller den passende strammekraft
Bølgede metalpakninger har specifikke krav til tilspændingskraft:
For lav: Utilstrækkelig tætning, hvilket forårsager lækage
For høj: Korrugeringer er beskadigede og mister deres elasticitet og gendannelsesevne
Det anbefales at stramme i overensstemmelse med pakningsmodellen, flangekvaliteten og boltspecifikationerne, med henvisning til drejningsmomenttabellen fra producenten.

(4) Undgå at påføre smøremiddel direkte på pakningsoverfladen
Nogle installatører er vant til at påføre olie eller fedt på pakningsoverfladen, hvilket vil påvirke friktionen mellem pakningen og tætningsfladen, hvilket fører til:
Pakningsglidning
Ustabil tætning
Stress koncentration
Smøremiddel bør kun påføres i små mængder på boltene og bør aldrig påføres pakningen.

3. Nøglepunkter at kontrollere efter installation
Efter installationen kræves en omfattende inspektion:
(1) Bekræft, om boltens drejningsmoment opfylder standarden
Brug en momentnøgle til fornyet inspektion for at undgå fejl forårsaget af manuel bedømmelse.

(2) Tjek for ændringer i flangespalten
Mellemrummet på begge sider af flangen skal være konsistent; ellers angiver det:
Pakningen er ikke centreret
Ujævn boltkraft
Efterjustering er påkrævet.

(3) Prøvekørselsobservation for lækage
Vær meget opmærksom under systemtryk eller opvarmning:
Enhver lille lækage
Eventuelle unormale lyde eller vibrationer
Enhver lokal overophedning
Udfør om nødvendigt sekundær varmestramning for at forbedre tætningsydelsen.

4. Undgå disse almindelige fejl
Når du installerer korrugerede metalpakninger, vil følgende fejl højst sandsynligt forårsage lækage eller skade:

Brug af gamle pakninger direkte
Pakningsoverfladen er forurenet med olie, vand eller urenheder
Fortsætter med at bruge stærkt deformerede flanger
Ikke tilspænding af bolte i henhold til momentstandarder
Brug af pakninger ud over deres driftsbetingelser (for høj temperatur eller tryk)
At undgå disse problemer sikrer en virkelig pålidelig tætning.

Bølgede metalpakninger har fremragende tætning og tilpasningsevne, men kun hvis de er installeret korrekt. Kun ved at udføre grundige inspektioner før installation, sikre ensartet spændingsfordeling under installationen og udføre kontrol efter installationen, kan pakningen opnå sin tilsigtede levetid og tætningsevne. For industrielt udstyr er en lille pakning afgørende for sikker drift af hele systemet; derfor skal installationen ikke tages let på.
