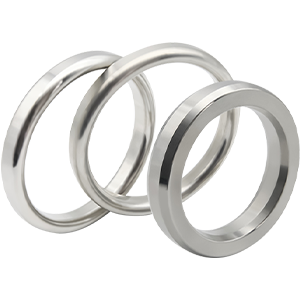

Stil R-ringpakning

Ringsamlingspakninger findes i to grundtyper, et ovalt tværsnit og et ottekantet tværsnit. Disse grundlæggende former bruges i tryk op til 10.000 psi (64 MPa). Dimensionerne er standardiserede og kræver specialrillede flanger. Det ottekantede tværsnit har en højere tætningseffektivitet end det ovale og ville være den foretrukne pakning. Dog kan kun det ovale tværsnit anvendes i den gamle type rundbundsrille. Det nyere design med flade riller vil acceptere enten det ovale eller det ottekantede tværsnit. Tætningsfladerne på ringforbindelsesrillerne skal være glatte til 63 mikrotommer og være fri for stødende kanter, værktøj eller skravler. RTJ-samlinger forsegler ved en indledende linjekontakt eller en kanthandling, når trykkræfterne påføres.

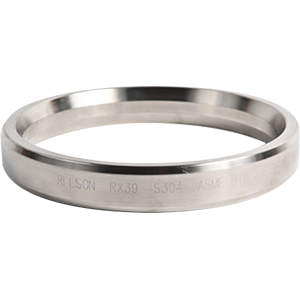

Stil RX-ringpakning

RX-ringpakninger ligner i formen den standard ottekantede ringsamlingspakning, men deres tværsnit er designet til at drage fordel af det indeholdte væsketryk til at udføre en tætning. De er lavet til API 6A og kan udskiftes med standard ottekantede ringe til oliefeltsboring og produktionsapplikationer i API 6B-flanger. RX bruges ved tryk op til 5.000 psi (34,37 MPa). Standardstørrelser er lagerført i lavt kulstofstål, blødt jern, 304 og 316.

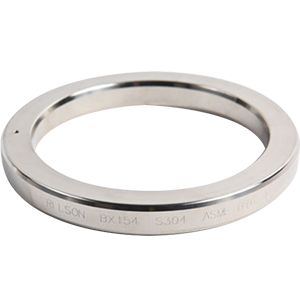

Stil BX-ringpakning

BX-ringpakningen adskiller sig fra den ovale eller ottekantede standardform, da den er firkantet i tværsnit og tilspidser i hvert hjørne. De kan kun bruges i API 6BX-flanger. BX bruges ved tryk op til 20.000 psi (137,90 MPa). Standardstørrelser er lagerført i lavt kulstofstål, blødt jern, 304 og 316.

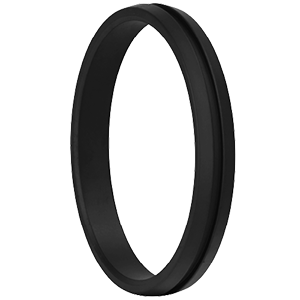

IX Tætningsring

IX Tætningsringe er designet til at blive brugt i Norsok Compact Flange-forbindelser (NCF). Fås i forskellige materialer, IX-ringe leveres med farvekodet PTFE-belægning for at angive det leverede basismateriale. Identifikationsmærker er på indersiden af ringen efter NORSOK L-005 standarden.

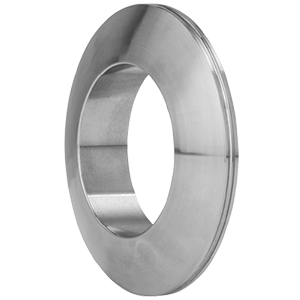

Linse ring

Linseringen er en linjekontakttætning til brug i højtryksrørsystemer og trykbeholderhoveder. Linsens tværsnit er en sfærisk pakningsoverflade og kræver speciel bearbejdning på flangerne. Disse pakninger vil sidde med en lille boltbelastning, da kontaktområdet er meget lille, og pakningssædetrykket er meget højt. Normalt skal pakningsmaterialerne være blødere end flangen. Ved bestilling af linsepakninger skal der medsendes komplette tegninger og materialespecifikationer.

Gummibelagt Ring Type Samling

En gummibelagt ringtypesamling – RTJ er omgivet af en nitrilgummibelægning. Materialeeet i ringtypesamlingen – RTJ er normalt blødt jern eller lavt kulstof/blødt stål.
Denne type Ring Type Joint eller RTJ har tre hovedfunktioner.
Det bruges i tryk- eller hydrotestning for at minimere skader på flanger.
Gummikontaktpunkterne giver yderligere tætninger, mens de beskytter flangeoverfladen.
Det giver øget sikkerhed mod korrosion, som kan opstå mellem konventionelle ringringforbindelser og de indgrebsflader af rillen.
De fås coated i en række materialer, herunder 316 rustfrit stål, blødt jern, kulstofstål, lavt mildt stål, F5 og Super Duplex.

Almindelig anvendt materiale

Pakningsmetal bør vælges, så det passer til de specifikke serviceforhold. Derudover skal materialets hårdhed være lavere end flangemetallets hårdhed for at sikre, at pakningen deformeres under kompression og ikke rillen på tætningsfladen. Beskrivelser af almindelige materialer og hårdhedsværdier er som følger:

Material	Betegnelse	DIN Material Nej.	Hårdhed (maks.)
Material	Betegnelse	DIN Material Nej.	Brinell HB	Rockwell B
Blødt Jern	D	-	90	56
Lav Kulstof Stål	S	-	120	68
4-6 Chrome	F5	1.7362	130	72
SS 304	S304	1.4301	160	83
SS 304L	S304L	1.4306	160	83
SS 316	S316	1.4401	160	83
SS 316L	S316L	1.4404	160	83
SS 321	S321	1.4541	160	83
SS 347	S347	1.455	160	83
SS 410	S410	1.4	170	86
F51	F51	14462	230	99
Monel 400	Monel 400	2.436	160	83
Inconel 625	INC625	2.4856	200	93
Incoloy 825	INC825	2.4858	160	83
