Hvorfor er bølgede metalpakninger uerstattelige under høje temperaturer og høje trykforhold?

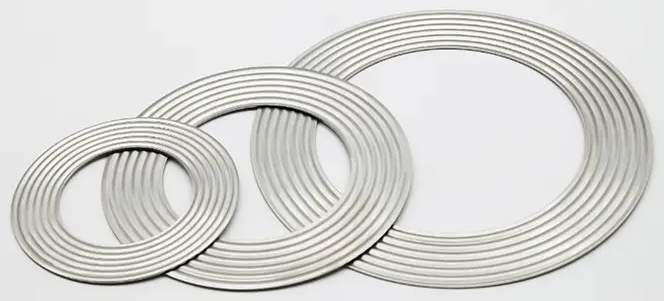

Inden for petrokemisk, elektrisk kraft, atomkraft og andre industrielle områder stiller høje temperatur- og højtryks- (HT/HP) arbejdsforhold meget strenge krav til sælernes ydeevne. Almindelige pakninger er tilbøjelige til at fejle under ekstreme forhold, hvilket resulterer i medium lækage, beskadigelse af udstyr og endda sikkerhedsulykker. Metal Corrugated Gasket er blevet et uerstatteligt valg under høje temperatur- og højtryksforhold på grund af dets unikke strukturelle design og materialeegenskaber.

1. Materialeegenskaber: høj temperaturbestandighed, højtryksbestandighed, korrosionsbestandighed

Høj temperatur modstand (-200 ℃ ~ 1000 ℃)

Bølgede metalpakninger er lavet af højtydende legeringsmaterialer og kan modstå ekstreme temperaturer:

Rustfrit stål (316/321): egnet til -200 ℃ ~ 600 ℃, modstandsdygtig over for generel korrosion.

Inconel 600/625: temperaturbestandighed op til 1000 ℃, modstandsdygtig over for hydrogensulfid (H₂S) korrosion.

Hastelloy C-276: modstandsdygtig over for stærke syrer (såsom saltsyre, svovlsyre) og højtemperaturoxidation.

Sammenligning: Ikke-metalliske pakninger (såsom grafit, gummi) vil karbonisere eller smelte over 500 ℃, mens almindelige flade metalpakninger er tilbøjelige til at krybe deformation ved høje temperaturer.

Højtryksdeformationsmodstand (＞50MPa)

Metal korrugeret struktur kan elastisk deformeres under højt tryk for at kompensere for den lille ujævnhed i flangeoverfladen og forhindre tætningsfejl.

Krybemodstand: Den elastiske genvindingsgrad for korrugerede pakninger er større end 90 %, mens flade metalpakninger er tilbøjelige til plastisk deformation under højt tryk, hvilket resulterer i løsnelse af bolte og lækage.

Korrosionsbestandighed og mediekompatibilitet

Overfladebelægningsteknologi: PTFE (syre- og alkalibestandighed), sølv (forbedret termisk ledningsevne) eller nikkel (chloridion-korrosionsbestandighed) kan belægges.

Anvendelige medier: sur gas (CO₂, H₂S), stærk alkali, flydende metal osv.

Sammenligning: Gummipakninger er tilbøjelige til at hæve, når de udsættes for olie, og grafitpakninger er tilbøjelige til at pulveriseres i et stærkt oxiderende miljø.

2. Strukturelle fordele: elastisk kompensation og høj tætningsevne

Korrugeringselastisk kompensationsmekanisme

Korrugering peak-dal struktur producerer elastisk deformation under tryk, og tilpasser sig automatisk til ujævnheden i flangeoverfladen.

Rebound-ydeevne: Selvom boltens forspænding falder, kan den korrugerede struktur stadig bevare tætningen (flade pakninger lækker, når de er løse).

Flerlags kompositdesign (forbedret pakning)

Indvendig metalkorrugering ydre fleksibel grafit: både metalstyrke og ikke-metallisk tætning.

Anvendelsesscenarie: hoveddamprørledningen til atomkraftværket (skal være modstandsdygtig over for høj temperatur og stråling på samme tid).

Sammenligning: Flade metalpakninger kan ikke tilpasse sig flangedeformation og er tilbøjelige til lækage på grund af lokal spændingskoncentration.

Ydeevnesammenligning med traditionelle pakninger :

3. Maintenance points of bølget metalpakning

• Installation precautions

Eftersyn før installation

Pakningsstatus: bekræft, at der ikke er fordybninger, revner eller korrosion (især i det korrugerede område).

Flangeoverflade: rengør og kontroller planhed (ruhed Ra≤0,8μm), ingen ridser eller rust.

Bolte: Brug nye bolte, eller bekræft, at der ikke er nogen trækdeformation, og påfør anti-klemningsmiddel på gevindene.

Korrekte installationstrin

Centerplacering: Pakningen skal helt dække flangetætningsfladen, og der må ikke afviges.

Forspændingskontrol: krydsspænd i trin i henhold til standardmoment (såsom 50%-80%-100% tretrinsmetoden anbefalet af ASME B16.5).

Undgå overtryk: For stort drejningsmoment kan få korrugeringen til at kollapse (se den kompressionshastighed, som producenten har angivet, normalt 30%-50%).

Forbudt adfærd:

Genbrug af fladtrykte pakninger (elastisk svigt).

Brug hamre eller pneumatisk værktøj til voldsom installation.

• Demonterings- og udskiftningsstandarder

Situationer, hvor udskiftning er påkrævet

Korrugeret struktur skade: korrugering fladtrykt, ødelagt eller delvist kollapset (elastisk tab).

Korrosion/slitage: På metalunderlaget kan der ses grubetæring, revner eller storskala affald af belægning.

Lækagehistorie: Gentagen lækage ved samme pakningsposition indikerer tætningsfejl.

Sikker demonteringsproces

Aflast trykket og afkøl til omgivelsestemperatur.

Løsn boltene i krydsrækkefølge for at undgå pludselige spring af flangeoverfladen.

Rengør de gamle pakningsrester (brug ikke skarpt værktøj til at skrabe flangen).

• Opbevaring og transport specifikationer

Opbevaringsforhold

Miljø: temperatur 5-30 ℃, luftfugtighed ≤60%, væk fra syre- og alkaliætsende gasser.

Emballage: Original fugttæt pose hård boks til opbevaring, ingen stabling eller bøjning.

Transportkrav

Fastgjort i en stødsikker boks for at undgå bølgedeformation forårsaget af stød.

Etiketter angiver "Tryk ikke" og "Fugtsikker".
