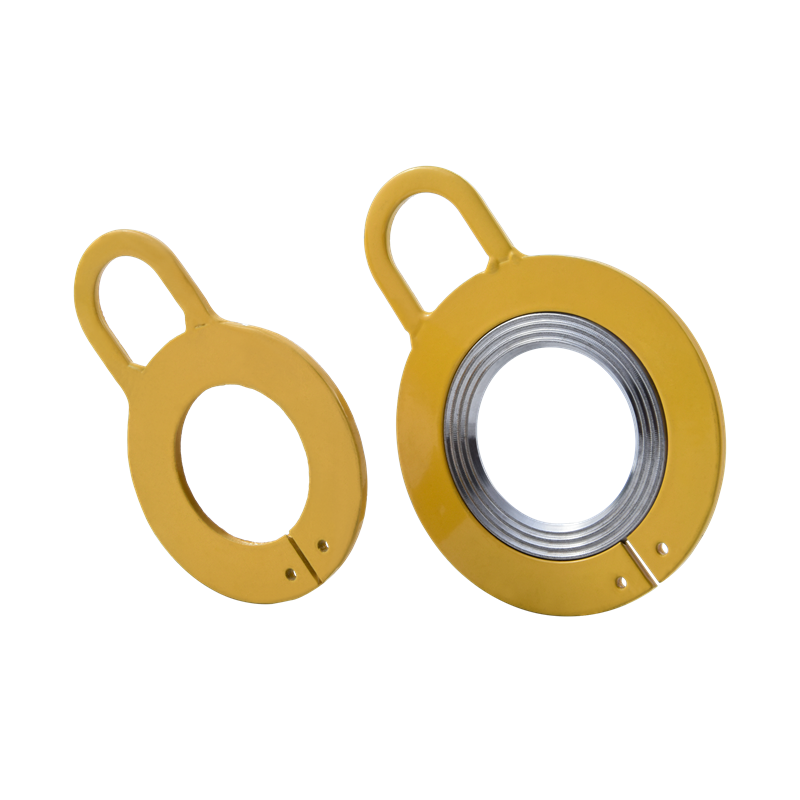

Kammprofil pakninger er et sammensat metal og ikke-metal tætningselement med koncentriske eller spiral takkede riller bearbejdet på deres overflade. De opnår tætning gennem lokaliseret højtryksdeformation af tandspidserne. De kombinerer styrken af metalpakninger med elasticiteten af ikke-metalliske pakninger og er meget udbredt i højtemperatur- og højtryksanvendelser.

1.Fordele og egenskaber ved Kammprofile pakninger

Fremragende anti-løsende ydeevne

Tandformet indgrebsdesign: Tætninger på pakningsoverfladen griber ind i overfladen af den tilsluttede komponent (såsom et bolthoved eller møtrik), når de strammes, hvilket skaber en mekanisk sammenlåsning og effektivt modstår løsning forårsaget af vibrationer, stød eller dynamiske belastninger.

Overlegen i forhold til almindelige flade pakninger: Mens traditionelle flade pakninger udelukkende er afhængige af friktion, giver takkerne på takkede pakninger yderligere anti-skrid modstand.

Høj holdekraft

De skarpe kanter af takkerne producerer lokal plastisk deformation under tryk, hvilket øger kontaktfladens indgrebsdybde og opretholder forspændingen selv efter lang tids brug.

Der kræves ingen yderligere anti-løsningsforanstaltninger

Det kan erstatte hjælpeelementer til at løsne sig såsom fjederskiver og gevindtætningsmidler, hvilket forenkler monteringsprocessen og reducerer omkostninger og komponentantal.

Fleksible materialer og overfladebehandlinger

Forskellige materialer: Almindeligt brugt kulstofstål, rustfrit stål (såsom 304 og 316), kobberlegeringer osv., tilpasser sig forskellige miljøer (såsom korrosionsbestandige og højtemperaturapplikationer).

Valgfri overfladebehandling: galvanisering, sortfarvning, fosfatering osv., for yderligere at øge rust- eller slidstyrken.

Høj tilpasningsevne

Anvendelig på ujævne eller let deformerede kontaktflader, savtakket kompenserer for mindre overfladeujævnheder og sikrer effektiv kontakt.

Kan bruges til stik lavet af en række forskellige materialer, herunder metal og plast.

Nem installation

Installeres direkte mellem bolten/møtrikken og arbejdsemnet, og kræver ingen specialværktøj eller komplicerede operationer.

Genanvendelighed

Nogle designs giver mulighed for adskillig adskillelse og fjernelse, samtidig med at anti-løsningseffektiviteten opretholdes (gentagen brug kan dog forringe ydeevnen; dette anbefales baseret på påføringsbetingelserne).

Omkostningseffektivitet

Enkel struktur og lave produktionsomkostninger, men med betydelig anti-løsningseffektivitet overgår omkostningseffektiviteten mange komplekse anti-løsningsløsninger.

Typiske applikationer

Vibrationsmiljøer: Motorer og transmissionssystemer i biler, luftfart og jernbanetransport.

Heavy-Duty Udstyr: Entreprenørmaskiner og vindmøller.

Elektronisk og elektrisk udstyr: Forhindrer løsning af kredsløbsforbindelser på grund af vibrationer.

Højtemperatur/ætsende miljøer: Kemiske rørledninger og petroleumsudstyr (korrosionsbestandige materialer er påkrævet).

Forholdsregler

Risiko for overfladebeskadigelse: Tandskæringerne kan ridse bløde overflader; arbejdsemnets materiale skal vurderes. Forspændingskontrol: Overspænding kan få savtænderne til at trænge over, hvilket forringer ydeevnen eller beskadiger komponenter.

Ikke egnet til ekstremt tynde pladematerialer: Savtænder kan trænge ind i alt for tynde dele og forårsage fejl.

2. Kammprofile Pakninger Specifikationer

Forberedelse før installation

Inspektion af pakning

Bekræft, at tandprofilen er intakt og fri for defekter, med tandhøjdetolerance inden for ±0,02 mm.

Mål tykkelsesensartethed; tykkelsesforskellen på fire punkter skal være ≤0,05 mm.

Bekræft materialerapporten, som skal overholde ASTM F104 eller GB/T 9129.

Flangeforberedelse

Flangetætningsfladeruheden skal være Ra ≤3,2μm, med radialt fordelt tekstur.

Rengør tætningsfladen grundigt med acetone; klorerede opløsningsmidler er forbudt.

Tjek flangeparalleliteten; afvigelse ved brug af en følemåler skal være ≤0,1 mm/m.

Installationsprocedure

Centrering og positionering

Pakningens indvendige diameter skal være 0,5-1 mm større end rørets indvendige diameter for at forhindre skade fra medieerosion.

Når du installerer dobbelttandspakninger, skal tandspidserne vende mod højtrykssiden (eller, hvis du er usikker, mod flangesiden).

Bolt Forspænding

Stram i fire trin:

Indledende forspænding til 30 % af målmomentet

Diagonal tilspænding til 50 % moment

Cirkulær tilspænding til 80 % moment

Til sidst nås 100 % moment i to trin.

Brug en kalibreret momentnøgle, og bevar en fejl inden for ±5 %.

Seje kulstofstålbolte med molybdændisulfid smøremiddel.

Stram igen, mens den er varm.

Efter at systemet oprindeligt er varmet op til driftstemperatur, efterspændes efter afkøling til 80°C.

Højtemperatur-legeringsbolte kræver en stigning på 5%-8% i kompensationsmoment.

3. Vedligeholdelses- og skrotningsstandarder for fortandede pakninger

Specifikationer for regelmæssig vedligeholdelse

Eftersyn i drift

Boltspændingsovervågning: Brug en ultralydsboltspændingsmåler hver sjette måned. Efterspænd, hvis den indledende forspænding er reduceret med mere end 15 %.

Lækagekontrol: Brug en halogenlækagedetektor (følsomhed ≤ 1×10⁻⁶ Pa·m³/s) til at inspicere tætningsfladen ugentligt.

Nedlukningsinspektion

Tandspidsens tilstandsvurdering:

En let udfladning af tandspidsen er tilladt (≤ 30 % af den oprindelige højde).

Tandrodsrevner eller fremspring er forbudt.

Inspektion af tætningslag:

Grafit/PTFE lagtykkelsestab ≤ 20%.

Ingen radiale gennemløbsrevner (revnelængde < 2 mm kan midlertidigt bruges).

Rengøringskrav: Brug vandfri ethanol til at fjerne kulstofaflejringer i tandrillerne (metalbørster er forbudt).

Flangetætningsoverflader bør poleres i én retning med 800-korn sandpapir (for at fjerne oxidlag).

Obligatoriske afvisningskriterier

Strukturelle skader
