Hvad er en spiralviklet pakning?

Spiralviklede pakninger er en metal-ikke-metal kompositpakning, der i vid udstrækning anvendes til tætning af rør, ventiler og trykbeholdere. Deres unikke struktur kombinerer metallets styrke med ikke-metals fleksibilitet, hvilket gør dem velegnede til brug i højtemperatur-, højtryks- og ætsende medier. Består af skiftevis formede metaltråde og blødt fyldmateriale, spiralviklede pakninger danner en yderst effektiv tætning, når de komprimeres mellem to flanger. Den V-formede krone i midten af ​​metalstrimlen fungerer som en fjeder, hvilket giver pakningen øget elasticitet under forskellige forhold. Spartel- og trådmaterialer kan justeres for at opfylde forskellige krav til kemisk kompatibilitet.

1. Struktur og sammensætning af spiralviklede pakninger
Metalstrimler: Typisk lavet af korrosionsbestandige legeringer såsom rustfrit stål (såsom 304 og 316), titanium og monel, er metalstrimlerne presset ind i et V- eller W-formet tværsnit for at give elastisk støtte.
Ikke-metalliske fyldlag: Disse fyldlag er almindeligvis lavet af materialer såsom grafit, polytetrafluorethylen (PTFE) og glimmer, og disse fyldlag er indlejret mellem metalstrimlerne for at give en forsegling og kompensere for overfladeuregelmæssigheder. Indre og ydre ringe (valgfrit):
Indvendig ring: Forhindrer medier i at erodere pakningen internt, hvilket reducerer risikoen for, at metalstrimlen løsner sig.
Yderring (kulstofstål eller rustfrit stål): Placerer pakningen, forhindrer overkomprimering og forbedrer trykmodstanden.

2. Funktioner og fordele
Modstandsdygtig over for ekstreme forhold: Modstår høje temperaturer (op til 1000°C eller højere, afhængigt af materialet) og høje tryk (såsom klasse 900 flanger og derover).
Fremragende tætning: Kombinationen af ​​metal og ikke-metalliske materialer tilpasser sig selv mindre uregelmæssigheder i flangeoverfladen.
Kemisk resistens: Kompatibel med medier som syrer, alkalier, olie og gas ved at vælge forskellige metaller og fyldmaterialer.
Elastisk elasticitet: Metalstrimlens spiralstruktur bevarer en tætning, selv efter trykændringer.

3. Almindelige typer af Spiralviklede pakninger
Basistype (ingen ring): Indeholder kun metal- og ikke-metalliske spiralviklede lag, egnet til standardflanger.
Type med indre ring: Forbedrer den indre trykmodstand, velegnet til højtryks- eller let eroderende medier.

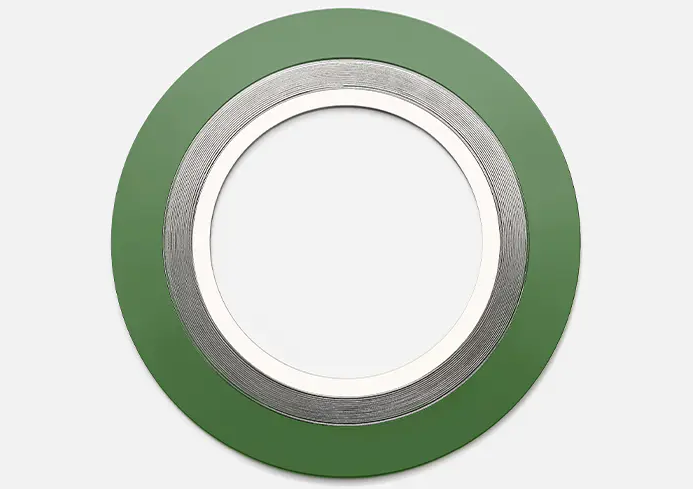

Type med ydre ring: Nem at installere og placere, hvilket forhindrer pakningens sammenbrud. Spiralviklede pakninger: Kombiner fordelene ved begge typer og er velegnede til krævende applikationer (såsom API 6A).

4. Anvendelser af spiralviklede pakninger
Petrokemisk: Rørflanger, reaktorer og varmevekslere.
Kraftindustri: Dampturbiner og højtemperaturkedelsystemer.
Farmaceutisk/fødevarer: Anvendelser, der kræver sanitær PTFE-fyldning.
Luftfart: Brændstofsystemtætninger.

5. Udvælgelsesovervejelser
Materialetilpasning: Vælg metalstrimlen og fyldlaget baseret på mediets korrosivitet og temperatur.
Flangestandard: Bekræft flangeklassificeringen (såsom ANSI, DIN og JIS) og dimensioner.
Trykklassificering: Forskellige viklingstætheder påvirker trykbæreevnen.
Installationskrav: Bolte skal spændes jævnt for at undgå lokaliseret overtryk, der kan føre til svigt.

6. Sammenligning med andre pakninger
Metal flade pakninger: Høj hårdhed, men dårlig kompensation, der kræver ekstremt høje boltbelastninger.
Gummipakninger: Kun egnet til lave temperaturer og tryk og tilbøjelige til at ældes.
Grafitkompositpakninger: Ingen metalstøtte og tilbøjelig til at blive skør ved høje temperaturer.
