Hvad er de forskellige typer Spiralviklede pakninger
Spiralviklede pakninger klassificeres generelt på to hovedmåder: ved ringkonfiguration og ved kombinationen af viklings- og fyldmateriale, der anvendes inde i tætningselementet. Ringkonfigurationsmuligheder inkluderer en spiralviklet pakning med indvendig ring , a spiralviklet pakning med yderring kun, a spiralviklet pakning uden indvendig ring , og en grundlæggende stil produceret uden nogen støttering overhovedet. Materialekombinationer er typisk grupperet efter fyldstoftype, såsom grafit, PTFE eller glimmer, parret med en metalviklingsstrimmel, der er valgt til at matche procesmediet og flangematerialet.
Fordi flangestørrelse, driftstemperatur og mediet, der forsegles, alt sammen varierer fra den ene applikation til den anden, spiller matchning af den korrekte type spiralviklet pakning til servicetilstanden en central rolle for at opnå en stabil, langtidsholdbar tætning ved flangeforbindelsen.
Hvordan en Spiral viklet pakning er bygget
En spiralviklet pakning er lavet med en vekslende kombination af dannet metaltråd og blødt fyldmateriale, viklet sammen til en tæt ring. Når de komprimeres mellem to flanger, danner de skiftende lag en effektiv tætning, mens de stadig tillader en grad af fleksibilitet, som almindelige metalpakninger ikke tilbyder.
Oprulning og fyldlag
Metalviklingen giver pakningen dens strukturelle styrke, mens fyldlaget udfylder mikroskopiske overfladeujævnheder på flangefladen. Fyldnings- og viklingsmetal kan begge skiftes uafhængigt for at imødekomme forskellige krav til kemisk kompatibilitet, hvilket er en del af grunden til, at spiralviklede pakninger er tilgængelige i så mange typekombinationer.
Den V-formede metalstrimmel
En V-formet krone centreret i metalstrimlen fungerer som en lille fjeder, hvilket giver pakningen ekstra elasticitet under skiftende temperatur- og trykforhold. Hvis den tilgængelige boltbelastning til at komprimere en pakning er begrænset, kan viklingstætheden og pakningsdimensionerne justeres for stadig at give en effektiv tætning.

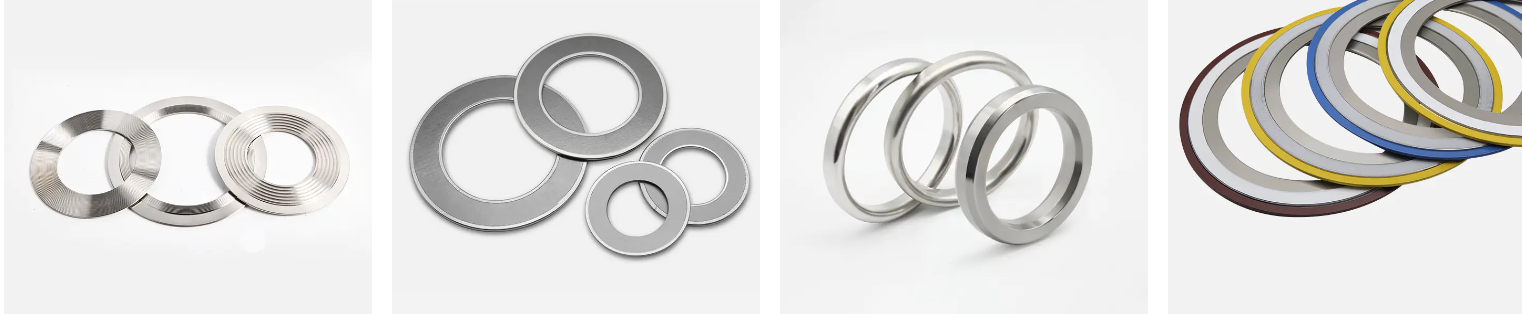

Typer af spiralviklede pakninger efter ringkonfiguration
Ringkonfiguration er normalt den første klassificering, som en køber skal bekræfte, da den afhænger direkte af, at flangedesignet forsegles. En ydre centreringsring placerer pakningen nøjagtigt inden for flangeboltcirklen og fungerer som en kompressionsbegrænser, mens en indre ring tilføjer radial styrke, reducerer flangeerosion og beskytter viklingen mod procesmediet.
| Ring konfiguration | Typisk beskrivelse |
|---|---|
| Med indvendig ring | Udvendig centreringsring plus indre ring for ekstra radial støtte og flangebeskyttelse |
| Kun med yderring | Kun ydre centreringsring, almindeligvis brugt på standard flanger med forhøjning |
| Uden inderring | Tætningselement med yderring, ingen separat indvendig støttering medfølger |
| Uden nogen ring | Kun tætningselement, bruges ofte, hvor pakningen sidder inde i en lukket rille |
Typisk ringkonfigurationsbrug på tværs af flangeapplikationer
45 % Med indre ring
30 % Kun ydre ring
20 % Uden indre ring
5 % Uden nogen ring
Figurerne repræsenterer generelle distributionsmønstre set på tværs af almindelige industrielle flangeapplikationer og er kun vist til illustrative sammenligning.
Typer af spiralviklede pakninger efter fyldmateriale
Valg af fyldstof afhænger hovedsageligt af driftstemperatur og kemikalieeksponering. Grafitfyldstof er en af de mest udbredte muligheder, fordi det fungerer godt over et bredt temperaturområde og modstår en lang række procesmedier, selvom det generelt holdes væk fra stærkt oxiderende miljøer ved meget høje temperaturer. PTFE-fyldstof vælges ofte til oxiderende eller aggressiv kemisk service, hvor grafit ikke er egnet. Glimmerbaseret fyldstof bruges til anvendelser ved højere temperaturer, og fleksible ikke-metalliske alternativer er tilgængelige til lettere brug eller lavere temperatur.
Typisk maksimal kontinuerlig driftstemperatur efter fyldstoftype
Kun omtrentlige referenceområder; faktiske grænser varierer afhængigt af den nøjagtige formulering, viklingsmetal og procesbetingelser.
Sammenligning af ydeevne på tværs af fyldstoftyper
Valget mellem en grafitfyldt, PTFE-fyldt eller glimmerfyldt spiralviklet pakning kommer normalt til vejetemperaturmodstand, oxidationsmodstand, kemisk kompatibilitetsområde, kompressionsgenvinding og overordnet tætningspålidelighed mod de specifikke procesforhold, der er involveret.
Sammenligning af fyldstoftypes ydeevne
Grafit fyldt PTFE fyldt Glimmer fyldt
Bedømmelser er relative og beregnet til generel sammenligning; den faktiske ydeevne afhænger af den nøjagtige formulering og servicebetingelser.
Typisk kompressionsgendannelsesadfærd
Efterhånden som boltbelastningen stiger mod den nominelle værdi, udvikler en spiralviklet pakning gradvist sin fulde tilbagefjedring og genopretningskapacitet. Dette gradvise genopretningsmønster er en af grundene til, at spiralviklede pakninger har tendens til at optage mindre flangebevægelser og termisk cykling bedre end flade, ikke-metalliske pakninger.
Generel restitutionstrend på tværs af boltbelastningsområde
Kurve illustrerer et generelt genopretningsmønster; nøjagtige værdier varierer efter pakningskonstruktion, fyldstoftype og installationsforhold.
Sådan vælger du den rigtige type spiralviklet pakning
At vælge mellem de tilgængelige typer spiralviklede pakninger kommer generelt ned til at gennemgå en kort liste over servicebetingelser, før du afgiver en ordre hos en leverandør af spiralviklede pakninger.
- Bekræft driftstemperaturområdet, og om processen kører i et oxiderende eller ikke-oxiderende miljø, hvilket hjælper med at bestemme fyldstoftypen.
- Tjek trykklassificeringen og flangeklassen for at hjælpe med at indstille den korrekte viklingstæthed og ringkonfiguration.
- Gennemgå den kemiske kompatibilitet mellem procesmediet og både fyldmateriale og viklingsmetal.
- Tilpas ringkonfigurationen til flangebeklædningstypen, da forhøjede flade, fjer og not og riller af ringtypesamlingstype hver især sidder forskelligt på pakningen.
- Bekræft tilgængelig boltbelastning, da begrænset boltbelastning kan kræve en justeret viklingstæthed eller pakningsdimension.
For flanger bygget op omkring en ringtype fugerille, bruges en ringtype fugepakning eller solid metal RTJ pakning generelt i stedet for en standard spiralviklet pakning, så man undgår at bestille den forkerte produktfamilie ved at bekræfte flangevendt type tidligt.
Installationsovervejelser for spiralviklede pakninger
- Undersøg flangeflader for skader eller snavs, før pakningen placeres.
- Centrer pakningen nøjagtigt inden for boltcirklen ved hjælp af den ydre ring som en guide.
- Spænd boltene gradvist i et krydsmønster i stedet for at arbejde rundt om flangen i én retning.
- Undgå at genbruge en spiralviklet pakning, når den er blevet komprimeret og taget ud af drift.
- Opbevar ubrugte pakninger fladt, væk fra fugt, for at holde viklingen og spartelmassen i stabil tilstand.
Om Ningbo Rilson tætningsmateriale
Ningbo Rilson Sealing Material Co., Ltd. blev grundlagt i 2007 og er beliggende i Ningbo, Zhejiang-provinsen, og fungerer som en producent af spiralviklede pakninger og leverandør af spiralviklede pakninger. Produktionsfaciliteten strækker sig over omkring 20.000 kvadratmeter og kører flere produktionslinjer dedikeret til forsegling af produkter til olie-, kemikalie-, el-, skibsbygnings- og maskinfremstillingssektoren.
Som en spiralviklet pakningsfabrik producerer virksomheden spiralviklede pakninger, ringsamlingspakninger, kammprofilpakninger, korrugerede metalpakninger, isoleringssætpakninger og ikke-asbestpakninger, idet der opretholdes strukturerede interne kvalitetskontrolprocedurer gennem hele produktionen. Med kunder på tværs af flere regioner fokuserer virksomheden på at levere praktiske tætningsteknologiske løsninger bygget op omkring integritet, præcision, innovation og langsigtede kunderelationer.
Ofte stillede spørgsmål
Q1: Hvad bruges en spiralviklet pakning til
Spiralviklede pakninger bruges til at tætne flangeforbindelser og anvendes i vid udstrækning i kemisk behandling, olie- og gasrørledninger, kraftværker, varmevekslere og trykbeholdere.
Q2: Hvordan forsegler en spiralviklet pakning
Når de komprimeres mellem to flanger, tilpasser de alternerende metalviklinger og fyldlag sig til mindre overfladeuregelmæssigheder på flangefladen, mens metalviklingen giver tilbagefjedring for at hjælpe med at opretholde kontakttrykket.
Q3: Hvad er spiralviklede pakninger lavet af
En spiralviklet pakning er lavet af en formet metalviklingsstrimmel kombineret med et blødt fyldmateriale, ofte parret med en ydre ring, en indre ring eller begge dele, afhængigt af konfigurationen.
Q4: Hvad er forskellen mellem inderring og ydre ring i en spiralviklet pakning
Den ydre ring centrerer pakningen i flangen og begrænser kompression, mens den indre ring tilføjer radial støtte, hjælper med at reducere flangeerosion og beskytter viklingen mod procesmediet.
Q5: Hvorfor bruge grafit i en spiralviklet pakning
Grafitfyldstof er meget udbredt, fordi det fungerer over et bredt temperaturområde og modstår mange procesmedier, hvilket gør det til et almindeligt valg til spiralviklede pakninger.
Q6: Hvordan vælger jeg en spiralviklet pakningsstørrelse
Pakningsstørrelsen er generelt afstemt med flangens nominelle rørstørrelse og trykklasse, så bekræftelse af de nøjagtige flangedimensioner og beklædningstype er det første trin før bestilling.
Q7: Hvilken trykklassificering er en spiralviklet pakning egnet til
Spiralviklede pakninger bruges på tværs af en bred vifte af flangetrykklasser, med viklingstæthed og ringkonfiguration justeret for at passe til den specifikke trykklassificering.
Q8: Hvor længe holder en spiralviklet pakning
Levetiden afhænger af driftstemperatur, tryk, de involverede procesmedier og opbevaringsforhold før installation, så periodisk inspektion under planlagte nedlukninger anbefales generelt.
Q9: Kan spiralviklede pakninger genbruges
Spiralviklede pakninger er generelt beregnet til engangsbrug, da viklingen og spartelmassen mister deres tilbagefjedringskapacitet, når de først er komprimeret og taget ud af drift.
Q10: Sådan installeres en spiralviklet pakning korrekt
Korrekt installation indebærer inspektion af flangefladerne, centrering af pakningen inden for boltcirklen og tilspænding af bolte gradvist i et krydsmønster for at anvende jævn kompression.
