Hvad er en spiralviklet pakning?

Hvad er en Spiral viklet pakning ?

En spiralviklet pakning er en semi-metallisk tætningspakning fremstillet ved at vikle en præformet metalstrimmel og et blødt fyldmateriale sammen i skiftende lag, der danner en elastisk ring, der tætner mellemrummet mellem to flanger. Kombinationen af ​​en fjedrende metalvikling og et blødt fyldstof giver pakningen mulighed for at komme sig lidt under trykændringer, hvilket holder den tætnende, selv når boltbelastninger og temperaturer skifter under drift.

Denne konstruktion er det, der adskiller en spiralviklet pakning fra en solid metal eller rent blød pakning. En blød pakning alene kan komprimeres permanent og miste sin tætning, mens en stiv metalpakning alene ofte ikke kan tilpasse sig små overfladeujævnheder på flangefladen. En spiralviklet pakning sidder mellem de to, hvorfor den forbliver en af ​​de mest specificerede pakningstyper på tværs af rør, trykbeholdere og varmevekslere.

Anerkendte producenter af spiralviklede pakninger bygger disse pakninger omkring tre hoveddele, metalviklingsstrimlen, fyldmaterialet og en eller flere støtteringe, hver dækket i næste afsnit.

Spiral viklet pakning Konstruktion: Kernekomponenter

Hver spiralviklet pakning er bygget af et lille sæt standarddele, selvom den nøjagtige materialekombination ændres baseret på de serviceforhold, den skal håndtere.

Metal viklebånd

En tynd, præformet metalstrimmel, oftest rustfrit stål, er viklet i en spiralform. Denne strimmel giver tilbagefjedringen, der lader pakningen reagere på små ændringer i boltbelastning og flangebevægelse uden at miste kontakten med tætningsfladen.

Fyldmateriale

Et blødt fyldstof, almindeligvis grafit eller PTFE, er viklet i skiftende lag med metalstrimlen. Fyldstoffet udfylder mikroskopiske overfladeujævnheder på flangefladen og giver den indledende forsegling, før metalviklingen overtager den langsigtede tætningsbelastning.

Ydre og indre ringe

En ydre centreringsring holder pakningen placeret korrekt inde i boltcirklen og beskytter viklingen mod overkomprimering, mens en valgfri indvendig ring tilføjer radial støtte og hjælper med at forhindre buk i applikationer med højere tryk.

Hvordan en spiralviklet pakning skaber en tætning

Tætningsydelsen kommer fra et ligetil mekanisk forhold mellem boltbelastning og pakningskompression. Efterhånden som flangeboltene strammes, komprimeres viklingen og fyldstoffet sammen, hvilket skaber sædespænding på tværs af pakningsfladen, indtil den er høj nok til at blokere væskebanen.

Dette er et generelt referencemønster snarere end en enkelt målt test, og den faktiske kurveform afhænger af fyldstoftype, viklingstæthed og flangeoverfladefinish. Det overordnede forhold gælder på tværs af de fleste installationer: sædespændingen stiger støt, når boltbelastningen øges, indtil pakningen når det punkt, hvor den helt kan blokere tætningsspalten.

Almindelige fyldmaterialer til spiralviklede pakninger

Fyldstofvalg er en af de første beslutninger i valget af en spiralviklet pakning, da det direkte påvirker temperaturområdet og kemisk kompatibilitet.

Tryk- og temperaturklassificeringer efter fyldstoftype

Fordi fyldmateriale sætter det praktiske temperaturloft for en spiralviklet pakning, er dette normalt den første specifikation, der bekræftes, før der vælges mellem en grafitfyldt spiralviklet pakning og en PTFE fyldt spiralviklet pakning.

Grafit er fortsat det mest almindeligt specificerede fyldstof til generel industriel service, og tilbyder en praktisk balance mellem temperaturtolerance og kemisk resistens, mens keramiske og glimmerfyldstoffer er forbeholdt procesudstyr med højere temperaturer.

Typiske trykklasseklassificeringer for spiralviklede pakninger

Spiralviklede pakninger er fremstillet til at matche standard flangetrykklasser, så dimensioner og viklingstæthed skalaer med klasseklassificeringen af den flange, de er installeret på.

Disse tal er omtrentlige referenceværdier for rumtemperatur for almindelige flangeklasser, og søjlehøjden i skemaet er skaleret for at kunne læses i stedet for strengt efter skala. Faktisk tilladt tryk afhænger altid af det specifikke flangemateriale, temperatur og gældende designkode.

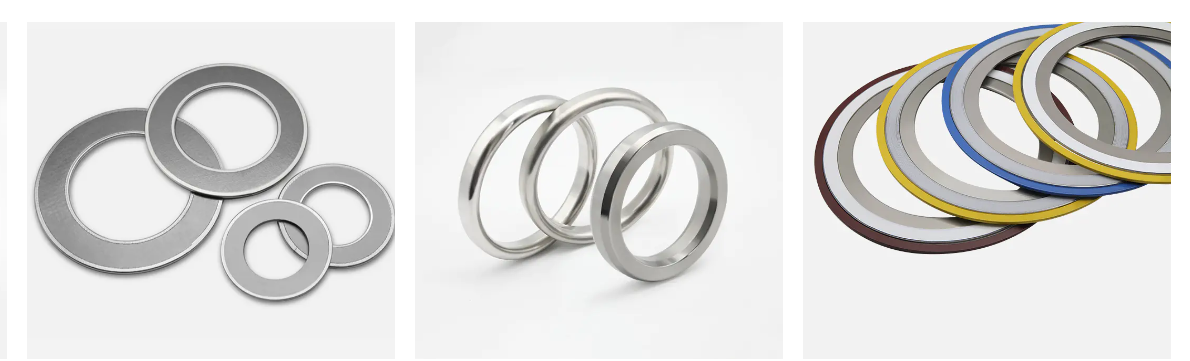

Spiral sår Pakning vs Ring Joint Pakning: Nøgleforskelle

Spiralviklede pakninger og ringtypesamlinger eller RTJ-pakninger er begge almindelige i rør med højere tryk, men de forsegler på forskellige måder og passer til forskellige situationer.

En spiralviklet pakning giver generelt bedre kompressionsgenvinding og mere tolerance over for mindre flangeoverfladedefekter, mens en RTJ-pakning, der er fuldt metallisk, typisk håndterer højere tryk og ekstreme temperaturer, men kræver en præcist bearbejdet rillet flange og er ikke beregnet til at blive genbrugt efter fjernelse.

Hvor spiralviklede pakninger bruges på tværs af industrier

Kombinationen af tryktolerance, temperaturområde og kompressionsgenvinding gør spiralviklede pakninger til et almindeligt valg på tværs af flere typer procesudstyr.

Damprørledningssystemer

En spiralviklet pakning til damprørledningsservice skal klare gentagne termiske cyklusser, når ledningen opvarmes og afkøles, hvilket er hvor den fjedrende metalvikling hjælper med at opretholde en tæt tætning gennem temperatursvingninger.

Varmevekslere

En spiralviklet pakning til varmevekslerapplikationer er ofte dimensioneret til et specifikt flangemønster og skal tåle både internt tryk og termisk udvidelse af vekslerskallen under opstarts- og nedlukningscyklusser.

Trykbeholdere

En spiralviklet pakning til trykbeholderlukninger vælges baseret på beholderens designtryk og procesmediet indeni, med fyldmateriale valgt til at matche det kemiske miljø.

Petrokemisk og procesrør

På tværs af raffinaderier og kemiske fabrikker bruges spiralviklede pakninger ved flangeforbindelser i hele rørnetværket, hvor ensartet fremstillingskvalitet fra en spiralviklet pakningsleverandør understøtter forudsigelig ydeevne på tværs af store installationer.

Sådan identificeres og vælges den rigtige spiralviklede pakning

De fleste producenter af spiralviklede pakninger følger en fælles farvekodningskonvention på den ydre ring og påfyldningsstribe, hvilket gør det muligt at identificere viklings- og fyldmaterialet uden at skille pakningen ad.

Når du vælger en pakning, er matchning af det ydre ringmateriale til flangemiljøet og bekræftelse af de korrekte indre og ydre diametre i forhold til flangetrykklassen de to kontroller, der er værd at udføre før installation, sammen med en brugerdefineret spiralviklet pakningsanmodning for ethvert ikke-standard flangemønster.

Om Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd blev grundlagt i 2007 og er baseret i Ningbo, Zhejiang-provinsen, med en produktionsfacilitet, der spænder over 20.000 kvadratmeter . Virksomheden fokuserer på sikker og pålidelig drift af væskeforseglingssystemer, og hjælper kunder med at identificere den tætningsteknologi, der passer til deres procesforhold.

Flere produktionslinjer understøtter design og fremstilling af tætningspakninger og relaterede tætningsmaterialer til olie-, kemikalie-, el-, skibsbygnings- og maskinfremstillingssektoren. Som industripakningsproducent omfatter det primære produktsortiment spiralviklede pakninger, ringsamlingspakninger, kammprofilpakninger, korrugerede metalpakninger, isoleringssætpakninger og ikke-asbestpakninger, der dækker både metalliske pakninger og semi-metalliske formater.

Virksomheden arbejder som leverandør af spiralviklede pakninger til kunder på tværs af mange regioner og understøtter OEM spiralviklede pakningsprogrammer og tilpassede spiralviklede pakninger sammen med sit standardkatalog, og trækker på mange års fremstillingserfaring på tværs af tætningsproduktsortimentet.

Virksomheden opererer omkring kerneprincipper om integritet, præcision, innovation og gensidig succes med det formål at opbygge langsigtet værdi for kunder, medarbejdere og den bredere væsketætningsindustri.
